LED 7 đoạn là gì? Cấu tạo và nguyên lý hoạt động của LED 7 đoạn

LED 7 đoạn là một mô-đun hiển thị kỹ thuật số, được thiết kế để thể hiện thông tin số. Thông qua việc sử dụng 7 đoạn LED riêng biệt, mô-đun này có khả năng hiển thị các chữ số và một số ký tự khác, mang lại nhiều ứng dụng trong đời sống. Hãy cùng SAVILED tìm hiểu rõ hơn về LED 7 đoạn trong bài viết dưới đây.

LED 7 đoạn là gì?

LED 7 đoạn (hay còn gọi là seven segment display) là một thiết bị điện tử hiển thị được dùng phổ biến trong các bảng điều khiển kỹ thuật số. Với thiết kế cơ bản gồm 7 đoạn LED (ký hiệu từ a đến g), LED 7 đoạn có thể hiển thị tất cả các chữ số từ 0 đến 9.

Mỗi đoạn trong LED sẽ sáng khi có tín hiệu kích hoạt, tạo thành chữ số mong muốn. Đoạn thứ 8 là một dấu chấm thập phân (DP), có thể sử dụng để hiển thị các số không nguyên hoặc ký tự đặc biệt. Mô-đun này thường được lắp ráp nhiều cái để hiển thị số lớn hơn hoặc thông tin phức tạp.

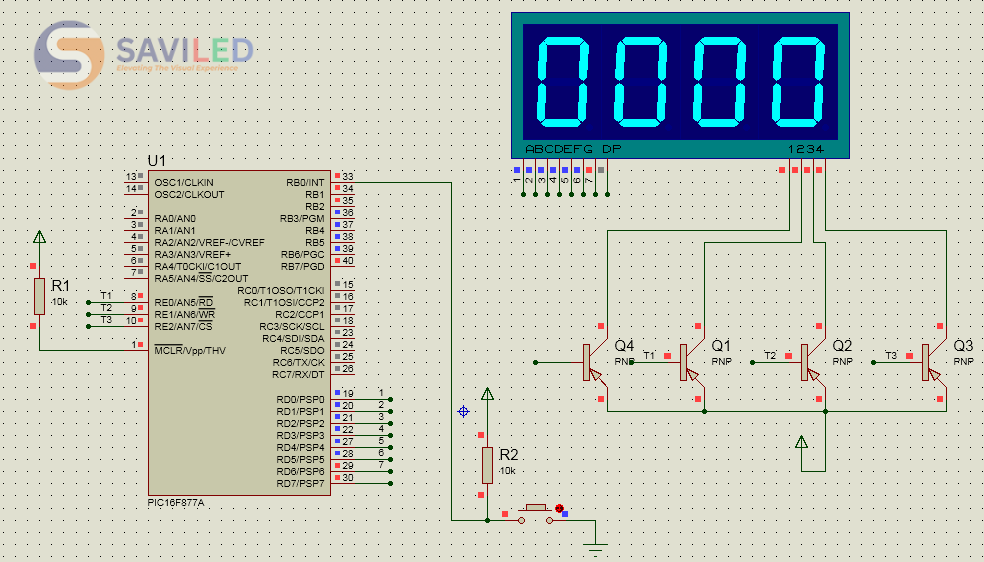

LED 7 đoạn gồm 7 đoạn ký hiệu từ a đến g

Sở dĩ LED 7 đoạn được ưa chuộng là vì tính đơn giản và dễ sử dụng của nó. Chúng có thể được điều khiển trực tiếp qua các chân đầu ra từ vi điều khiển như Arduino. Các chân nối từ a đến g cùng với chân DP có thể kết nối dễ dàng thông qua điện trở hạn dòng, góp phần bảo vệ LED khỏi dòng điện cao.

Phân loại LED 7 đoạn

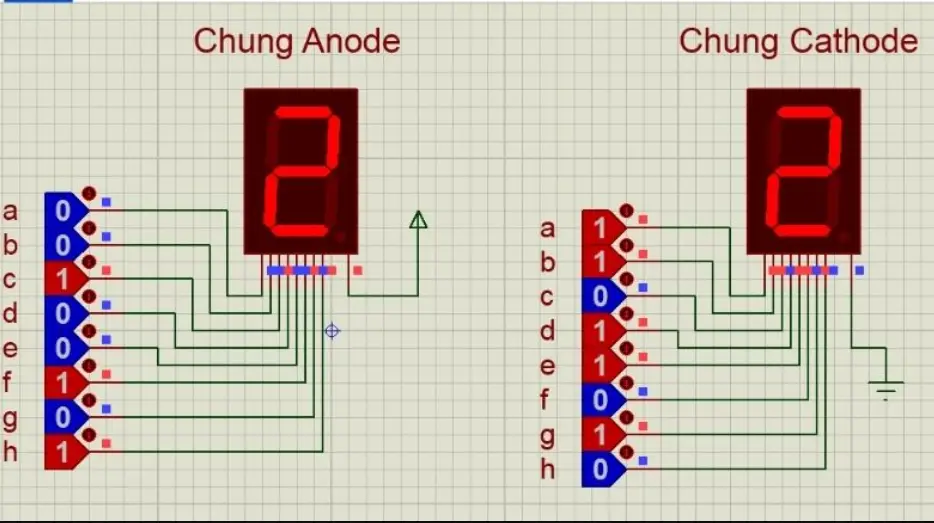

Để phân loại LED 7 đoạn, chúng ta có hai loại cơ bản: anode chung và cathode chung.

Loại anode chung

LED 7 đoạn anode chung là loại trong đó cực dương của tất cả các LED được nối chung với nhau. Khi sử dụng, điện áp dương được nối vào chân dương chung, trong khi các chân a-g sẽ điều khiển từng đoạn LED cụ thể để sáng lên. Khi có điện áp dương tại chân a, b, c, d, e, f, hoặc g, thì đoạn LED tương ứng sẽ phát sáng. Kiểu kết nối này cho phép dễ dàng điều khiển nhiều LED cùng một lúc bằng cách chỉ cần cấp điện vào chung cho toàn bộ mạch.

Loại cathode chung

LED 7 đoạn cathode chung khác biệt với loại anode ở chỗ cực âm của tất cả các LED được nối chung. Chân COM sẽ được nối với GND (đất), trong khi các chân a-g lại được cấp điện dương độc lập. Điểm ưu việt của loại này nằm ở khả năng điều khiển gần như độc lập cho mỗi đoạn LED, dễ dàng hơn trong việc xây dựng các mạch phức tạp.

Cấu tạo và nguyên lý hoạt động của LED 7 đoạn

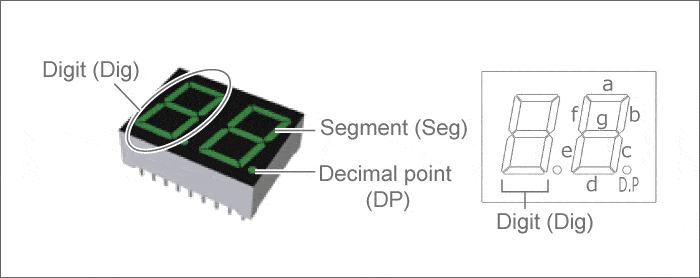

Cấu tạo

Cấu tạo của LED 7 đoạn khá đơn giản nhưng hiệu quả. Dưới đây là một số thành phần chính của nó:

7 đoạn LED: Được ký hiệu từ a đến g, mỗi đoạn có nhiệm vụ hiện thị một phần của chữ số.
Dấu chấm thập phân (DP): Đoạn thứ 8, sử dụng để hiển thị số không nguyên hoặc ký tự đặc biệt.
Chân COM (chung): Chân nối chung cho nguồn điện, có thể là GND (cathode chung) hoặc 5V (anode chung).
Điện trở hạn dòng: Cần thiết để hạn chế dòng điện đi vào từng đoạn LED, bảo vệ chúng khỏi tình trạng quá dòng.

Mô-đun LED 7 đoạn có thể dễ dàng tích hợp với các phần cứng khác, chẳng hạn như Arduino, giúp đơn giản hóa việc thiết kế các ứng dụng hiển thị.

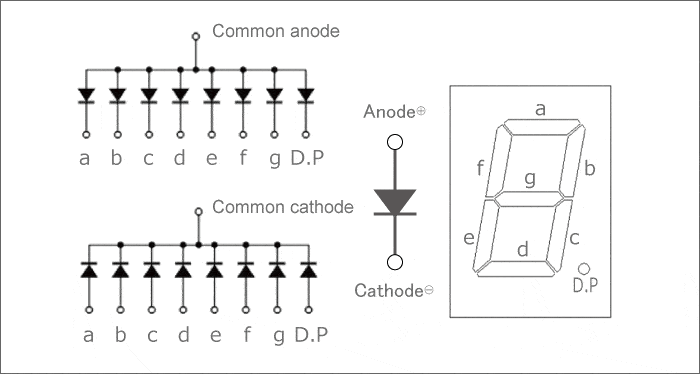

Nguyên lý hoạt động

Nguyên lý hoạt động của LED 7 đoạn dựa trên việc điều khiển từng đoạn LED để phát ánh sáng tương ứng với các chữ số cần hiển thị. Mỗi đoạn LED sẽ sáng khi có điện áp dương được cấp đến nó, trong điều kiện điện cực được phân cực thuận.

Khi muốn hiển thị chữ số, người dùng chỉ cần bật những đoạn LED nhất định. Ví dụ, để hiển thị số 8, tất cả các đoạn LED đều phải sáng. Điều này cho phép hiển thị một cách linh hoạt các chữ số và ký tự khác nhau, tùy thuộc vào mẫu được áp dụng trong điều khiển.

Ưu và nhược điểm của LED 7 đoạn

Ưu điểm

LED 7 đoạn có nhiều ưu điểm giúp nó được sử dụng rộng rãi trong các ứng dụng khác nhau:

Đơn giản: Cách bố trí và điều khiển dễ dàng giúp giảm thiểu sự phức tạp trong thiết kế mạch.
Dễ sử dụng: Có sẵn nhiều bảng mã và hướng dẫn điều khiển, phù hợp cho cả người mới bắt đầu và những người có kinh nghiệm.
Giá rẻ: Chi phí sản xuất và gia công thấp, phù hợp cho nhiều đối tượng sử dụng.
Bền bỉ: LEDs có tuổi thọ cao, giảm thiểu việc cần thay thế thường xuyên.
Hiển thị rõ ràng: Mô hình hiển thị sáng, thích hợp cho nhiều điều kiện ánh sáng khác nhau.
Tiết kiệm điện năng: Tiêu thụ điện năng thấp so với các công nghệ hiển thị khác.

Nhược điểm

Mặc dù có nhiều ưu điểm, nhưng LED 7 đoạn cũng gặp phải một số hạn chế nhất định:

Hạn chế ký tự phức tạp: Chỉ có thể hiển thị các chữ số và một số ký tự đơn giản, không thể hiển thị chữ viết đầy đủ.
Kích thước tương đối lớn: So với các công nghệ hiển thị khác như OLED hoặc LCD, kích thước của LED 7 đoạn có thể khá lớn.
Góc nhìn hạn chế: Độ sáng giảm dần ở các góc nhìn bên, gây khó khăn khi cần người xem đứng ở góc lệch.
Độ sáng không cao: Các LED cần được thiết kế tốt để đảm bảo độ sáng và độ tương phản cao.
Khó hiển thị hình ảnh: Chỉ có thể hiển thị thông tin số cơ bản, không thể hiển thị hình ảnh phức tạp.

Ứng dụng của LED 7 đoạn

Thiết bị đo lường

Ứng dụng đầu tiên có thể kể đến của LED 7 đoạn là trong các thiết bị đo lường. Các thiết bị này thường cần hiển thị các giá trị số cho người sử dụng dễ dàng nhận biết. Một số thiết bị phổ biến bao gồm:

Đồng hồ đo điện: Hiển thị số liệu điện năng tiêu thụ hoặc mức điện áp.

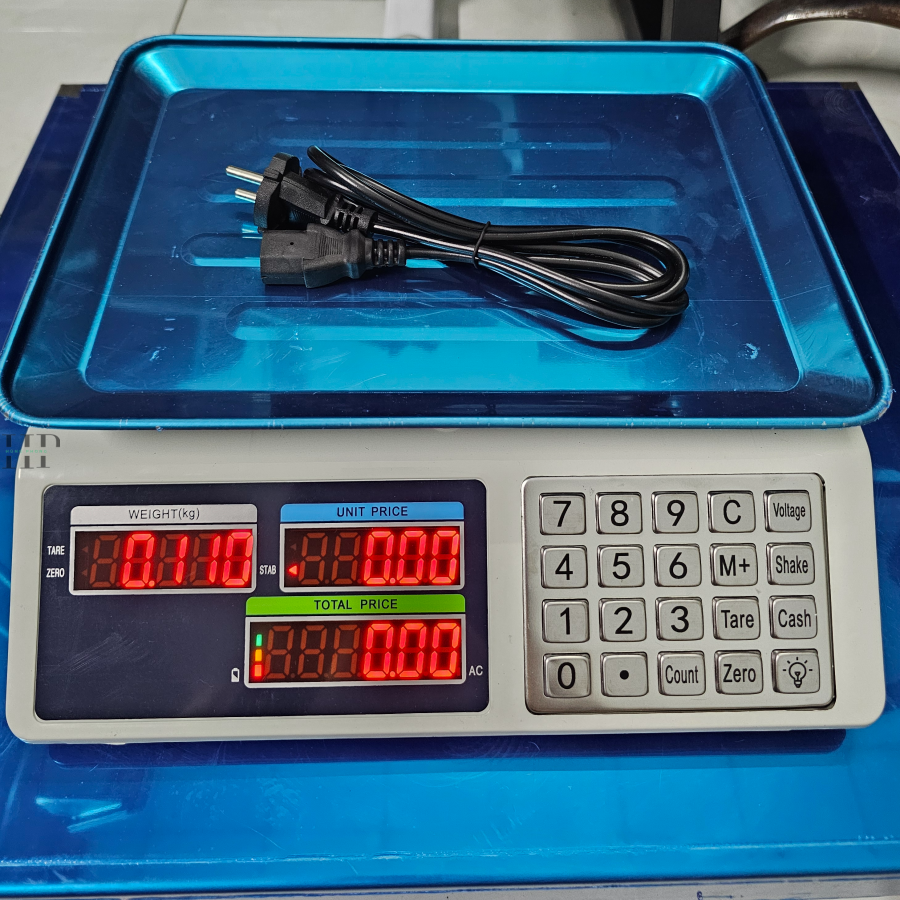

Cân điện tử: Hiển thị trọng lượng cho người dùng.
Máy đo sự cố: Giúp hiển thị các chỉ số đo lường quan trọng.

Đồng hồ: Hiển thị thời gian chính xác.

Thiết bị điều khiển

Trong lĩnh vực điều khiển, LED 7 đoạn cung cấp một giải pháp rõ ràng để hiển thị thông tin. Các ứng dụng có thể bao gồm:

Thang máy: Thể hiện các chỉ số tầng đang đến hoặc tầng hiện tại.
Máy điều hòa: Hiển thị nhiệt độ và các chế độ hoạt động.
Bảng điều khiển: Các hệ thống điều khiển tự động có thể sử dụng mô-đun này để thông báo trạng thái hoạt động.

Thiết bị điện tử gia dụng

LED 7 đoạn cũng được sử dụng phổ biến trong thiết bị điện tử gia dụng. Một số ví dụ điển hình bao gồm:

Tivi: Hiển thị các chế độ và tín hiệu hiện tại.
Máy tính: Thể hiện các trạng thái hoạt động như khởi động hay tắt.
Đồng hồ báo thức: Hiển thị thời gian và các tính năng đặc biệt.

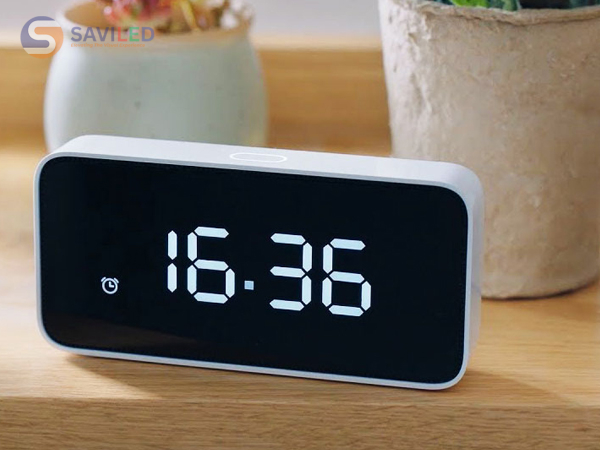

LED 7 đoạn sử dụng trong đồng hồ báo thức

Thiết bị khác

Ngoài những ứng dụng phổ biến trên, LED 7 đoạn còn được sử dụng trong nhiều thiết bị khác như:

Máy bán hàng tự động: Hiển thị giá cả và thông báo tình trạng hàng hóa.
ATM: Cung cấp cây thông tin cho giao dịch tài chính.
Bảng LED: Thể hiện thông tin cần thiết trong thương mại hay giới thiệu sản phẩm.

Các phương pháp điều khiển nhiều LED 7 đoạn

Để điều khiển nhiều LED 7 đoạn cùng lúc, có nhiều phương pháp khác nhau. Các phương pháp này giúp tối ưu hóa việc sử dụng tài nguyên và giảm thiểu số chân kết nối cần thiết.

Kết nối trực tiếp với PORT vi điều khiển: Đơn giản và hiệu quả cho những ứng dụng nhỏ.
Quét LED: Sử dụng kỹ thuật quét để giới hạn số chân kết nối mà vẫn đảm bảo các LED được kích hoạt đúng theo thứ tự.
Sử dụng IC chốt dữ liệu: Thiết kế phức tạp hơn nhưng cho phép dễ dàng mở rộng số lượng LED được điều khiển.

Cách chọn loại điện trở hạn dòng cho LED 7 đoạn

Khi thiết kế mạch với LED 7 đoạn, một yếu tố quan trọng cần lưu ý là việc lựa chọn điện trở hạn dòng. Điều này giúp bảo vệ các đoạn LED khỏi dòng điện quá lớn, tránh tình trạng cháy nổ.

Xác định dòng điện lý tưởng: Đối với LED đỏ, dòng điện lý tưởng thường là 15mA.
Tính toán giá trị điện trở: Dùng công thức Ohm: R = (V nguồn – V LED) / I, trong đó V LED là điện áp rơi trên LED (thường là khoảng 2V).
Chọn điện trở phù hợp: Theo tính toán, giá trị điện trở khoảng 200Ω (hoặc 220Ω/330Ω) là phù hợp để sử dụng cho LED 7 đoạn.

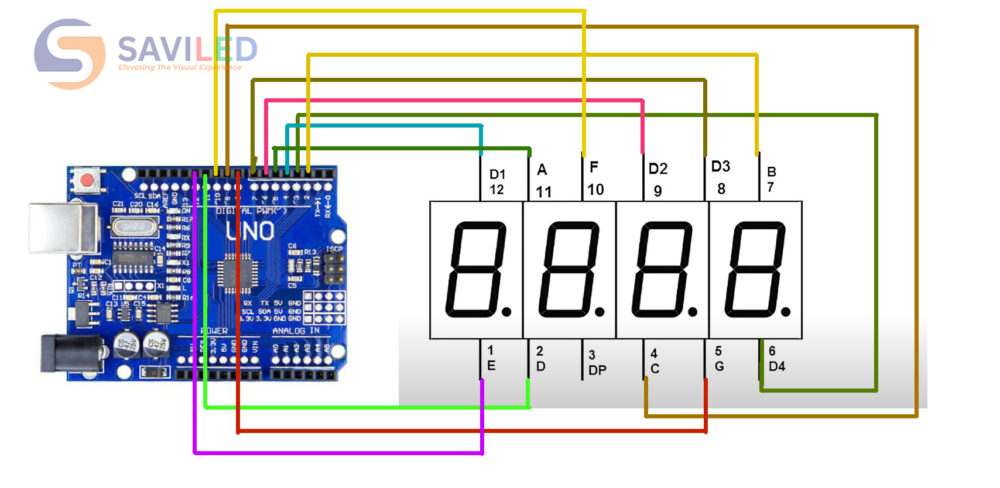

Cách kết nối LED 7 đoạn với Arduino

Việc kết nối LED 7 đoạn với Arduino rất đơn giản và dễ thực hiện. Dưới đây là các bước cần thực hiện:

Gắn LED 7 đoạn lên breadboard: Sắp xếp sao cho các chân dễ tiếp cận.
Kết nối chân COM với 5V (nếu là anode chung) hoặc GND (nếu là cathode chung).
Kết nối các chân a-g, DP với chân Digital của Arduino qua điện trở hạn dòng 220Ω.
Lập trình Arduino để điều khiển các chân đã kết nối.

LED 7 đoạn là một thiết bị hiển thị rất hữu ích trong nhiều ứng dụng khác nhau. Với cấu trúc đơn giản, dễ dàng điều khiển và giá thành hợp lý, chúng mang lại những giải pháp hiển thị hiệu quả cho cả lĩnh vực điện tử gia dụng, thiết bị đo lường và điều khiển. Khi hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách áp dụng, người dùng có thể tối ưu thiết kế của mình một cách tốt nhất.
